運動控制卡AMC8400

發布時間：2012-01-17

主要特點

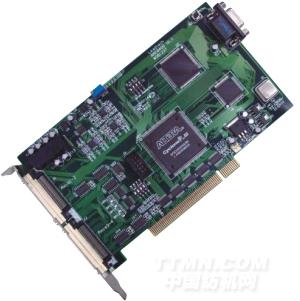

運動控制卡AMC8400

產品特點

■32位2.2版PCI總線, 33MHz

■閉環控制伺服電機，最小采樣周期為51.2 μs

■開環控制步進電機，脈沖輸出頻率高達5MHz

■梯形、S形對稱或非對稱速度曲線運動

■所有模式可設置加速時間和減速時間

■16位DAC模擬量控制輸出

■增量正交編碼器輸入

■數字IO口最多可達12進12出

■8通道10-bit通用模擬輸入

■一臺PC機可同時使用8塊運動控制卡，最多控制32軸

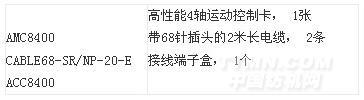

■帶金屬外殼的接線盒ACC8400

■功能強大的Promotion 測試軟件

產品概述

AMC8400是一款基于PCI總線的高性能運動控制卡，它可閉環控制4軸伺服電機或開環控制4軸步進電機。與雷賽的數字式運動控制卡系列產品相比，他們具有更快的響應速度、有更高的定位精度；同時還增加了PID參數自整定等高級功能。為研發制造多軸精密工業自動化設備提供了優良的控制器解決方案。

AMC8400提供了帶速度前饋和加速度前饋的PID控制器，且提供2個可編程二階濾波器。

AMC8400提供了修改速度、目標位置函數，在電機運動過程中，程序可以根據不同的條件靈活修改該運動過程的速度和目標位置。

AMC8400提供位置鎖存函數，當鎖存信號被觸發，編碼器當前位置就立即被捕獲。該動作由硬件高速完成，確保位置測量準確、可靠。

AMC8400提供了2軸、3軸和4軸直線插補函數。

主要應用領域

精密測量設備、精密裝配設備、PCB鉆孔機等自動加工設備、自動檢測設備

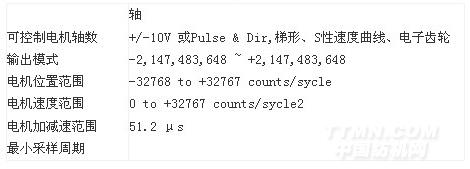

運動控制指標
